耐酸膠泥

耐酸膠泥

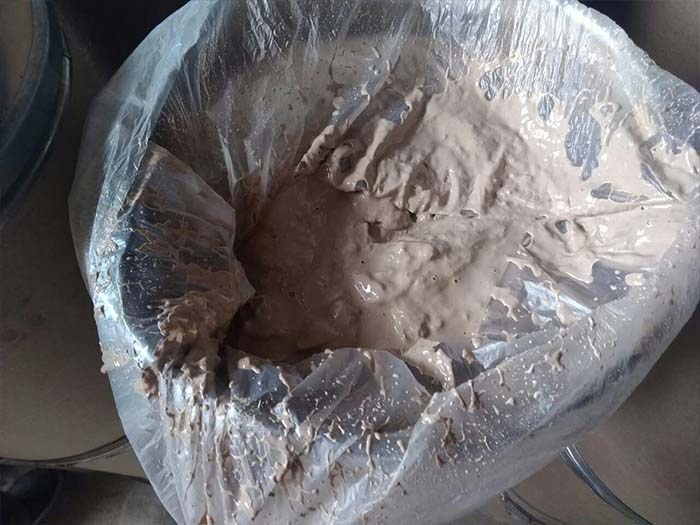

耐酸膠泥分為干式粉料袋裝和液體桶裝兩種，粘結力強，初凝時間和施工可操作時間長，強度增長快、抗?jié)B性強、不需酸化處理，易于保證砌體灰縫飽滿，克服了以前耐酸膠泥及砂漿凝結快、可操作時間短、不便于施工操作等缺陷，能顯著提高煙囪內(nèi)襯壁的氣密性、整體性和內(nèi)襯的防腐蝕能力，是高煙囪內(nèi)襯砌筑的理想耐酸膠結材料。

主要原材料
1、水玻璃：主要技術指標是模數(shù)和密度，合適的密度為1.35-1.45g/cm3，也可用波美度表示。二者的關系為密度=145/（145-波美度）（g/cm3）。較合適的模數(shù)為2.6-3.0，模數(shù)和密度可自行調(diào)整。
2、氟硅酸鈉：氟硅酸鈉是固化劑，技術指標為純度大于95%，含水率小于1%。
3、粉料：粉料為耐酸混凝土的填充料，其技術指標為：耐酸度大于94%；含水率小于0.5%；不得有不耐酸雜質(zhì)；細度1600孔/cm2，篩余不大于5%，4900孔/cm2，篩余為10%-30%。常用粉料為鑄石粉、石英

粉，或二者混合使用，有耐高溫要求的則用耐火粘土磚粉。
4、骨料：骨料是耐酸混凝土的主要骨架，直接影響耐酸混凝土的理化性能和技術指標。除粗細度外，其余與粉料相同，骨料常用的是石英石（砂），有耐高溫要求的選用耐火粘土磚碎塊，粗細骨料要有

良好的級配。
5、改性劑：改性劑的主要作用是提高密實度和抗?jié)B透性能，是改性水玻璃混凝土的重要成分，技術要求如下。
1）應溶于水或在強烈攪拌下能均勻分散于水玻璃溶液中。
2）不會使水玻璃凝聚、離析。
3）應有一定的耐蝕性或遇酸后聚合成固體。常用的改性劑為呋喃類有機單體和呋喃樹脂，如糠醛、糠酮、糠醇或糠醇與糠醛混合液等，摻量為水玻璃用量的1%-5%（重量比）。

耐酸膠泥相關理化指標，請咨詢客服。
